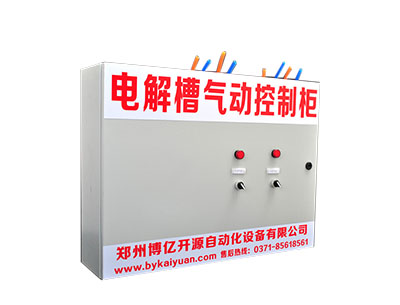

節能型電解槽氣控柜包括柜體、設置在柜體內的節氣閥、主氣管、打殼控制電磁閥組、下料控制電磁閥組、打殼缸壓縮空氣反饋電磁閥、集中排氣管，主氣管的一端從柜體伸出后以與外界的氣體輸送裝置連通，主氣管的另一端與節氣閥的輸入端連通，節氣閥的輸出端從柜體伸出后以與外界的氣缸執行機構連接，打殼控制電磁閥組的氣流輸入端通過分配氣管與主氣管連通，下料控制電磁閥組的氣流輸入端與主氣管連通，打殼控制電磁閥組、下料控制電磁閥組的氣流輸出端從柜體伸出后以與外界的氣缸執行機構中的氣控件連接，打殼控制電磁閥組、下料控制電磁閥組的廢氣輸出端與集中排氣管連通；分配氣管還與打殼缸壓縮空氣反饋電磁閥的氣流輸入端連通，打殼缸壓縮空氣反饋電磁閥的氣流輸出端與節氣閥的反饋端連通，以使節氣閥根據到達反饋端的壓縮空氣對節氣閥的輸出端所輸出壓縮空氣進行壓力調節，其中，打殼缸壓縮空氣反饋電磁閥的氣流輸出端與節氣閥的反饋端之間還設置有單向閥，以防止節氣閥中的壓縮空氣進入打殼缸壓縮空氣反饋電磁閥。
   特征：打殼控制電磁閥組包括兩個兩位四通電磁閥，每個兩位四通電磁閥的氣流輸入端與分配氣管連通，每個兩位四通電磁閥的兩個氣流輸入端從柜體伸出后以與外界的打殼氣缸執行機構中的氣控件連接；每個兩位四通電磁閥的消音輸入端與集中排氣管連通；打殼缸壓縮空氣反饋電磁閥為兩位兩通電磁閥；兩個兩位四通電磁閥通過卡套式三通接頭與分配氣管連通；下料控制電磁閥組包括三個兩位三通電磁閥，每個兩位三通電磁閥的氣流輸入端與主氣管連通，每個兩位三通電磁閥的一個氣流輸入端從柜體伸出后以與外界的下料氣缸執行機構中的氣控件連接；每個兩位三通電磁閥的消音輸入端與集中排氣管連通。
   節能型電解槽氣控柜中，主氣管的一端從柜體伸出后以與外界的氣體輸送裝置連通，主氣管的另一端與節氣閥的輸入端連通，節氣閥的輸出端從柜體伸出后以與外界的氣缸執行機構連接，打殼控制電磁閥組的氣流輸入端通過分配氣管與主氣管連通，下料控制電磁閥組的氣流輸入端與主氣管連通，打殼控制電磁閥組、下料控制電磁閥組的氣流輸出端從柜體伸出后以與外界的氣缸執行機構中的氣控件連接，打殼控制電磁閥組、下料控制電磁閥組的廢氣輸出端與集中排氣管連通；分配氣管還與打殼缸壓縮空氣反饋電磁閥的氣流輸入端連通，打殼缸壓縮空氣反饋電磁閥的氣流輸出端與節氣閥的反饋端連通，以使節氣閥根據到達反饋端的壓縮空氣對節氣閥的輸出端所輸出壓縮空氣進行壓力調節，以降低了壓縮空氣在管路中的壓損及減少缸體內部的壓縮空氣泄漏量。
